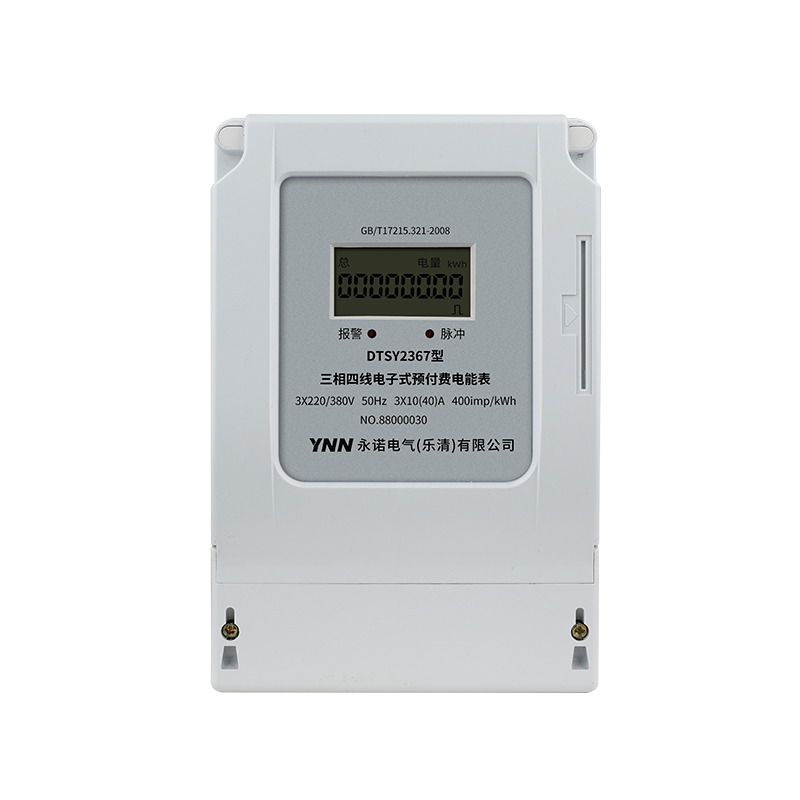

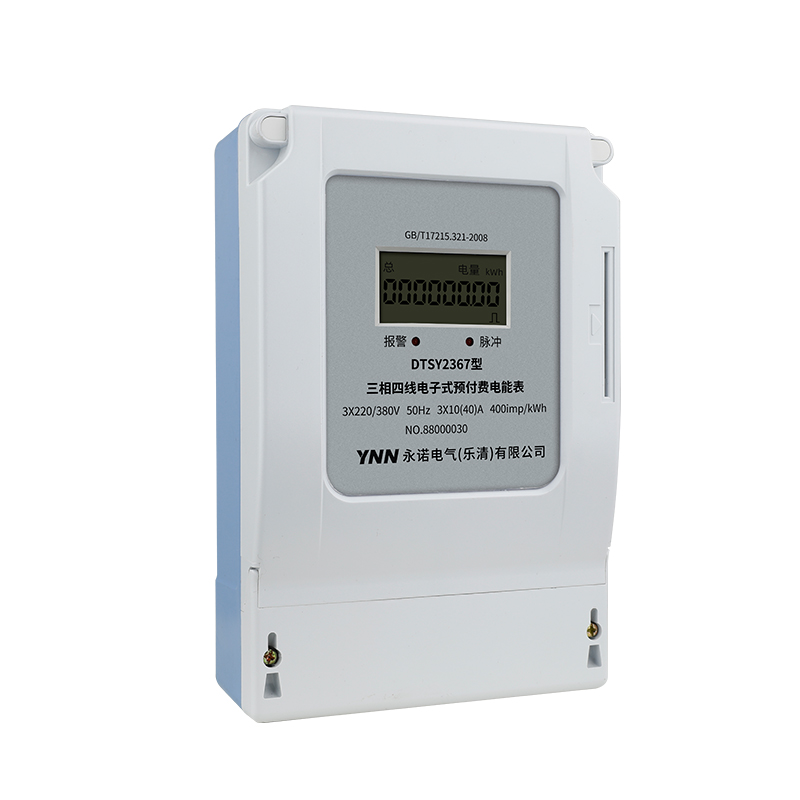

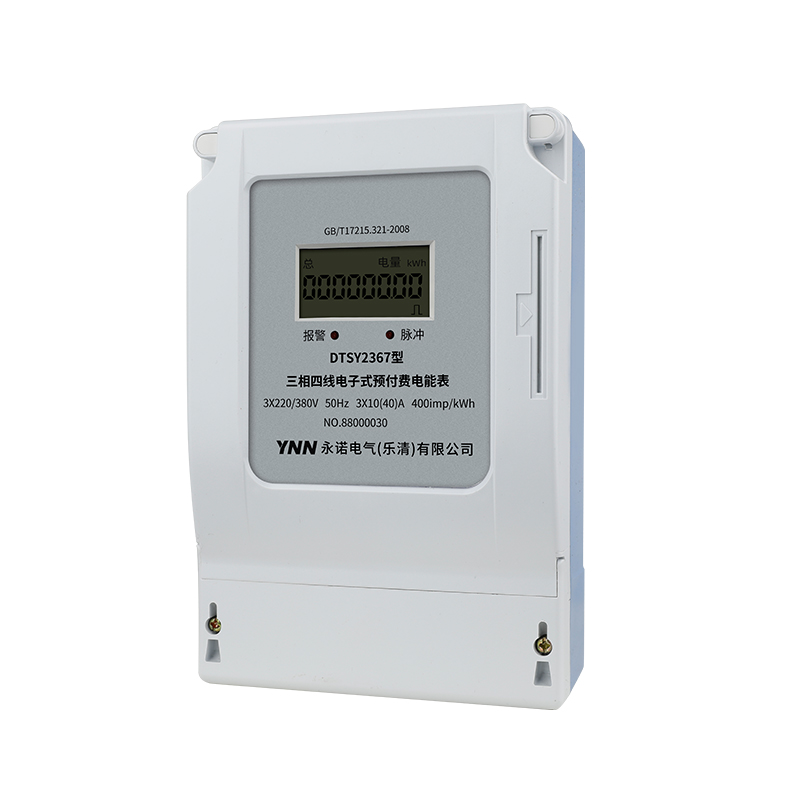

三相四线电子式预付费电能表

三相电子式预付费电能表(下称电表)，符合GB/T17215和GB/T18460标准，用先进的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz的三相有功电能。电卡能双向传递数据，能自动断电警告用户购电；并具有一定的防窃电软件设计等。本表适用于环境温度为-25℃~+55℃，相对湿度不超过85%。

产品资料下载

产品特点

实时监测三相有功总电能(累计)、剩余电量

先购电后用电

电量剩余10%时，电表拉闸断电警告，拉闸指示灯点亮，此时将卡在卡座上插一次即恢复供电，此时用的是剩余10%电量。

剩余电量为零时，自动拉闸断电，电卡充值刷卡后，再次恢复供电

超过最大使用功率，电表会拉闸断电(通过开户写卡设置)

一表一卡，专卡专用，失卡不失电，补卡再用

安装简便，安装位置不受影响

技术参数

1、规格

准确度	额定电压	标定电流	接入方式	脉冲
1	3X220V/380V 3X57.7/100V	3×1.5(6)A	互感式	1600imp/kWh
		3X5(20)A	直通式	400imp/kWh
		3X10(40)A	直通式	400imp/kWh
		3X15(60)A	直通式	400imp/kWh
		3X20(80)A	直通式	400imp/kWh

2、基本误差(平衡负载误差极限)

电流值		功率因素(COS∅)	基本误差(%)
直接接通仪表	经互感器仪表	功率因素(COS∅)	1	2
0.05Ib≤I<0.1lb	0.02Ib≤I<0.05Ib	1	±1.5	±2.5
0.1Ib≤I	0.05In≤I	1	±1.0	±2.0
0.1Ib≤I<0.2Ib	0.05In≤I<0.1In	0.5(感性) 0.8(容性)	±1.5	±2.5
0.2Ib≤I	0.1In≤I	0.5(感性) 0.8(容性)	±1.0	±2.0

注:(lb额定电流Imax最大电流)

电压范围	正常工作压:0.9Un-1.1Un；极限工作电压:0.8Un-1.15Un
功耗	电压线路功耗:≤2W和10VA；电流线路功耗:≤4.0VA
年平均温度	≤ 75% 一年中的30天( 以自然方式扩散)温度可达95%其余时间有时可达85%

外形尺寸及接线图

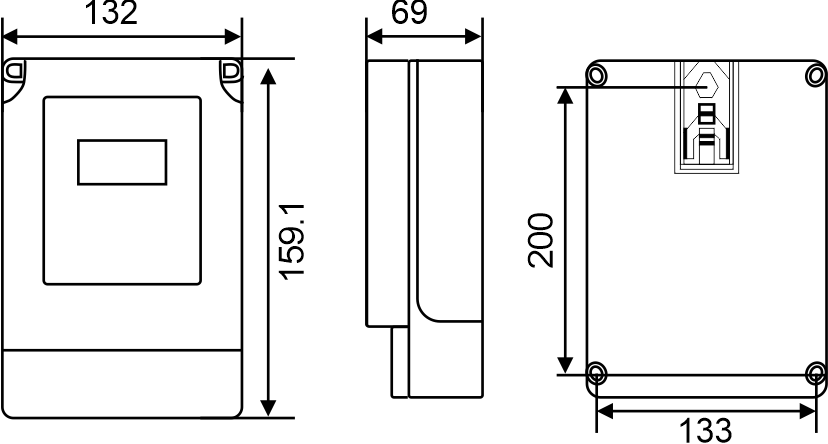

外形尺寸

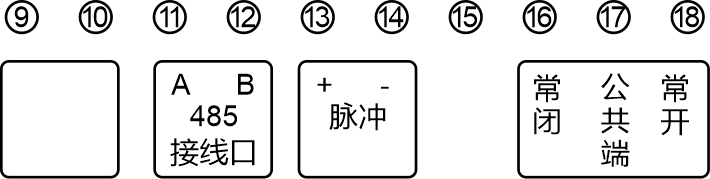

功能端子接线示意图

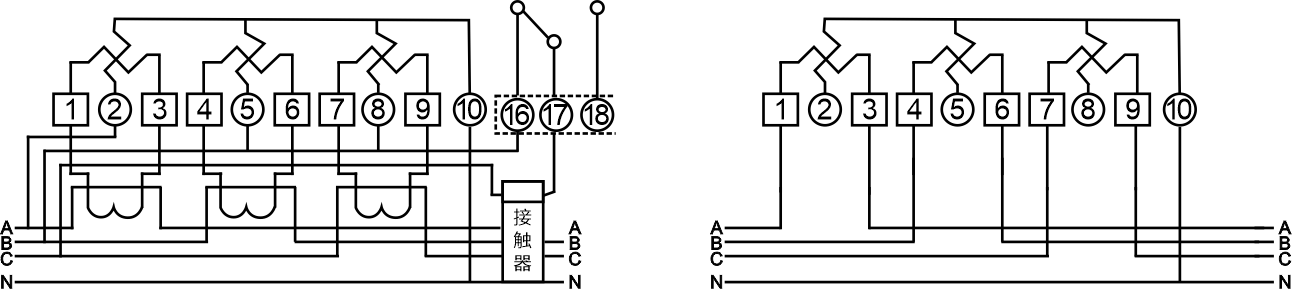

三相四线经互感器接入式接线图三相四线直接式接线图
