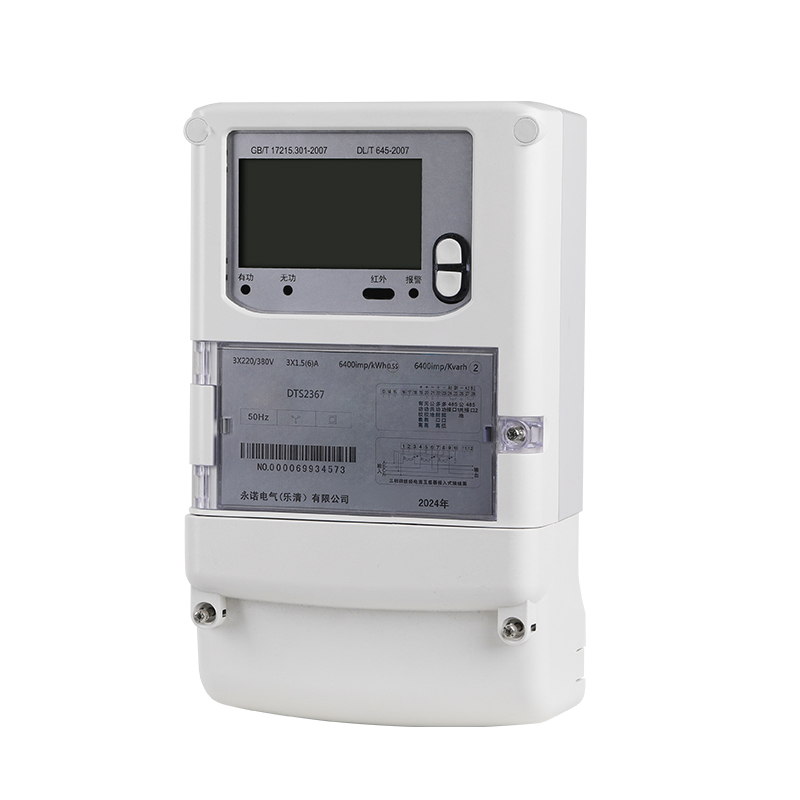

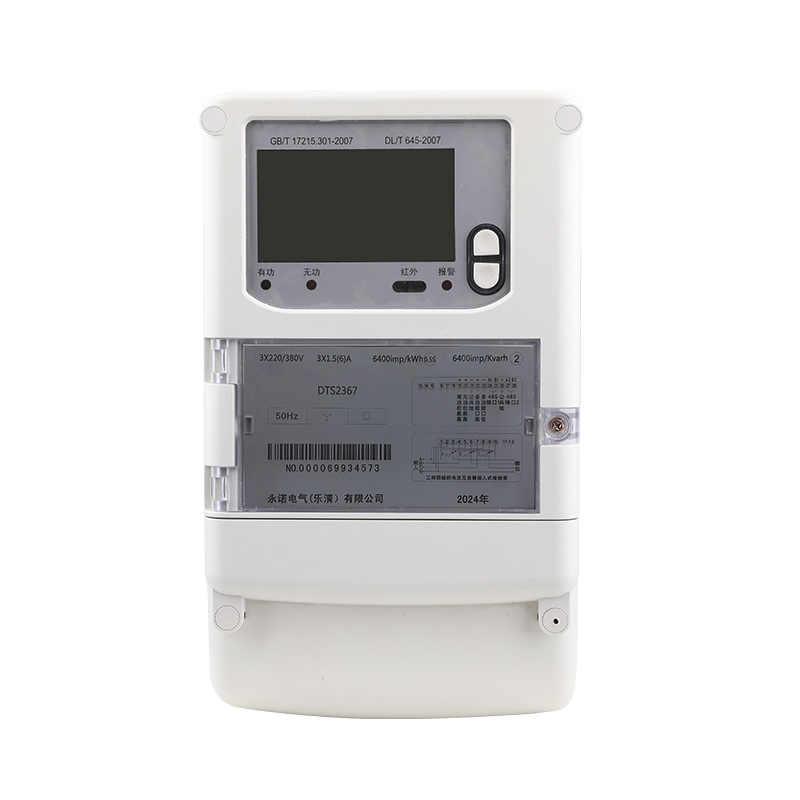

三相智能电能表（0.5S）

电子式三相智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。该表性能指标符合GB/T 17215.323-2008《交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）》、GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》、GB/T 17215.301-2007《多功能电能表 特殊要求》、DL/T 614-2007《多功能电能表》、Q/GDW 362-2009《1级三相费控智能电能表技术规范》和Q/GDW 363-2009《1级三相智能电能表技术规范》标准对多功能电能表的各项技术要求，其通信符合DL/T 645-2007《多功能表通信规约》的要求。

产品资料下载
产品特点
内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；
电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
三相电源供电（即线路供电方式），三相四线中的任两相断电时，电能表仍能正常工作；
在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
低电源功耗。
产品规格
参比电压Un 额定电流In 脉冲常数
3X220/380V 3X1.5(6)A 6400
3X5(20)A 800
3X10(40)A 400
3X15(60)A 400
3X20(80)A 400
3X57.7/100V 3X1.5(6)A 6400
3X100V 3X1.5(6)A 20000
3X380V 3X1.5(6)A 20000
3X5(20)A 800
3X10(40)A 400
3X15(60)A 400
3X20(80)A 400
技术指标

基本参数

准确度等级 有功0.2S级、0.5S级、1级  无功2级
额定频率 50Hz
起动电流 有功 0.001In (0.2S级、0.5S级)； 0.002In （直入式0.004In ）(1.0级) 无功 0.003In （直入式0.005In ）(2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 290mm*170mm*85mm
重量 约2.5kg
电气参数

正常工作电压 0.8Un～1.2Un
极限工作电压 0.7Un～1.3Un
电压线路功耗 ≤1.5W和5 VA （辅助电源≤10VA）
电流线路功耗 ＜2 VA
时钟电池电压 3.6V
停电抄表电池电压 3.0V
复费率工作参数

≤0.5s/d（温度-30℃～＋65℃）
≥1200mAh
≥10年
气候条件

正常工作温度 -20℃～+60℃
极限工作温度 -30℃～+70℃
存贮和运输温度 -40℃～+70℃
存储和工作湿度 ≤85%RH

外形尺寸及接线图

外形尺寸                                                                                           开孔尺寸
