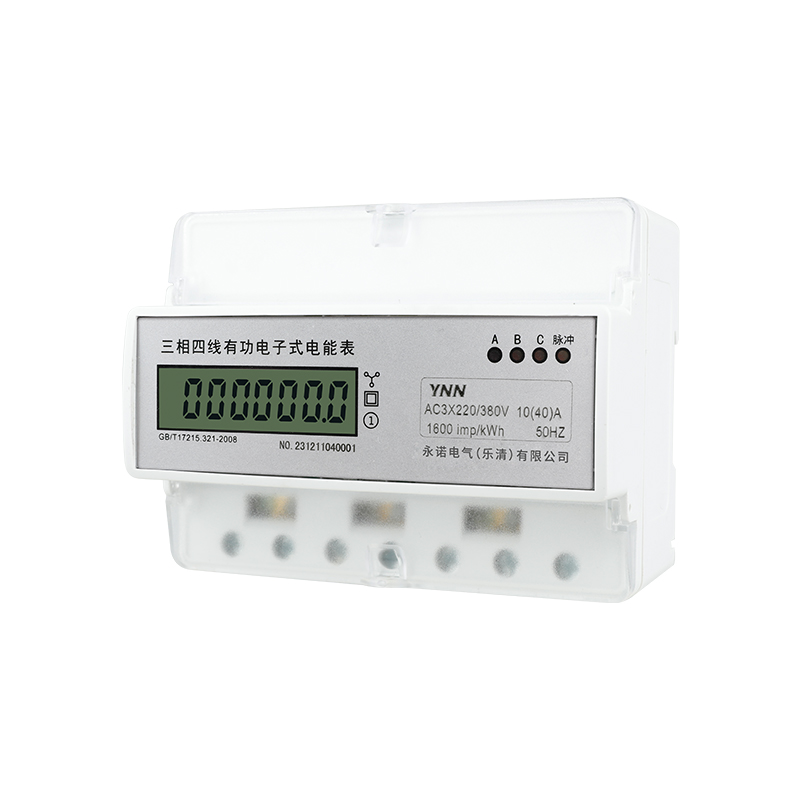

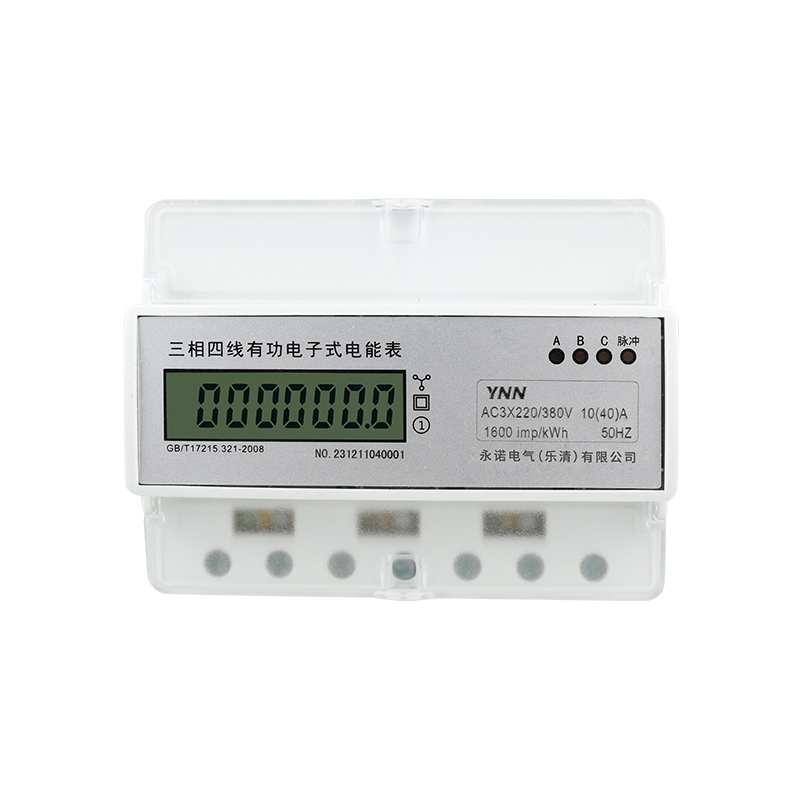

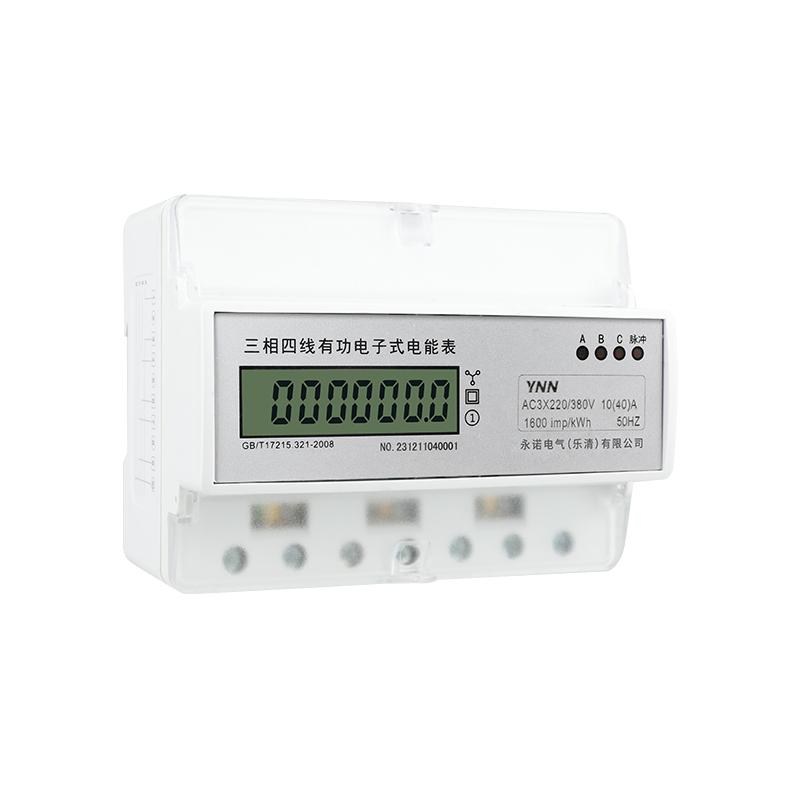

YN40三相四线有功电子式电能表

三相四线有功电子式电能表系我公司采用微电技术计量电能,采用进口专用大规模集成电路,应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三项全能电子式电能表,该电能表完全符合GB/T17215.321-2008国家标准和IEC6205」-21国际标准中1级三相有功电能表的相关技术要求;具有可靠性好、体积小、重量轻、外表美观、工艺先进等特点:并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命:该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。供固定安装在室内适用,适用于环境温度不超过一25-55',相对湿度不超过 95%,且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。
产品资料下载
产品特点

实时监测有功电能

5+1位宽温型LCD液晶显示

35mm标准导轨安装方式,提高工作效率

断电后数据自动保存,不丢失记录

应用领域:工业制造、商业建筑、成套厂、变电站、医院、公共设施等领域

定制化:可为企业提供LOGO,外观,功能等定制化服务

技术参数

三相四线有功电子式电能表规格

名称 准确度 额定电压UB 额定电流
三相四线电能表 1级 220/380V、57.5/100V 1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A、5(80)A、20(100)A


误差极限

带有平衡负载时电能表的基本误差极限

电流值 功率因数(COSφ) 百分数误差限(%)
直流接入 经互感器接入 1级 2级
0.05Ib 0.02Ib 1.0 ±1.5 ±2.5
0.1Ib 0.05Ib 0.5L ±1.5 ±2.5
0.8C ±1.5
0.1Ib~1MAX 0.05Ib~1max 1.0 ±1.0 ±2.0
0.2Ib~1max 0.1Ib~lmax 0.5L ±1.0 ±2.0
0.8C ±1.0 -


安装注意事项
1.安装三相四线有功电子式电能表需有经验的电工或专业人员,并确定读完本手册.
2.电能表应安装在室内通风干燥的地方,采用35mmDIN标准导轨式安装,安装电能表的底板应固定在坚固耐火,不易振动的墙上
3.在有污秽及可能损坏机构的场所,电能表应安装在保护柜内.
4.安装接线时应按照电能表右侧面上的接线图或本说明书上的相应接线图进行接线,最好适应多股铜线引入,避免因接触不良而引起
三相四线有功电子式电能表工作不正常或烧毁。
外形尺寸及接线图

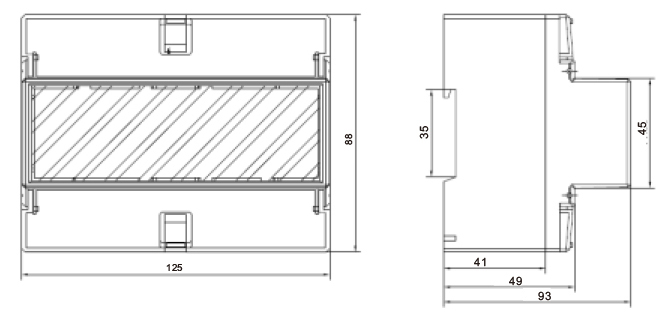

外形图

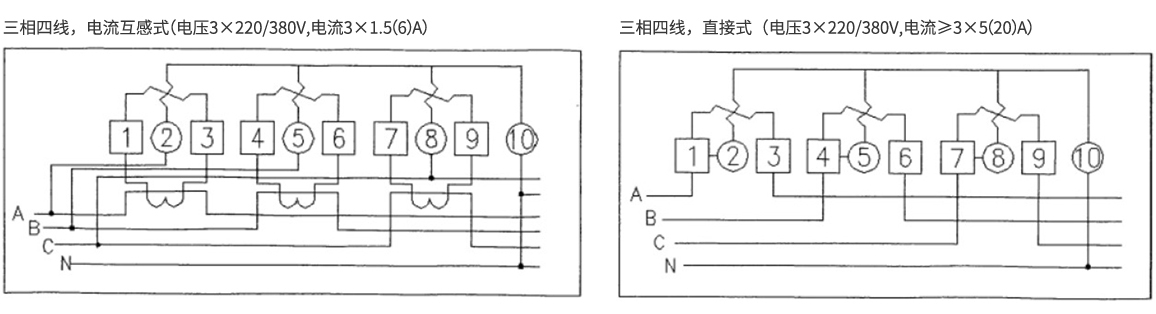

接线图
