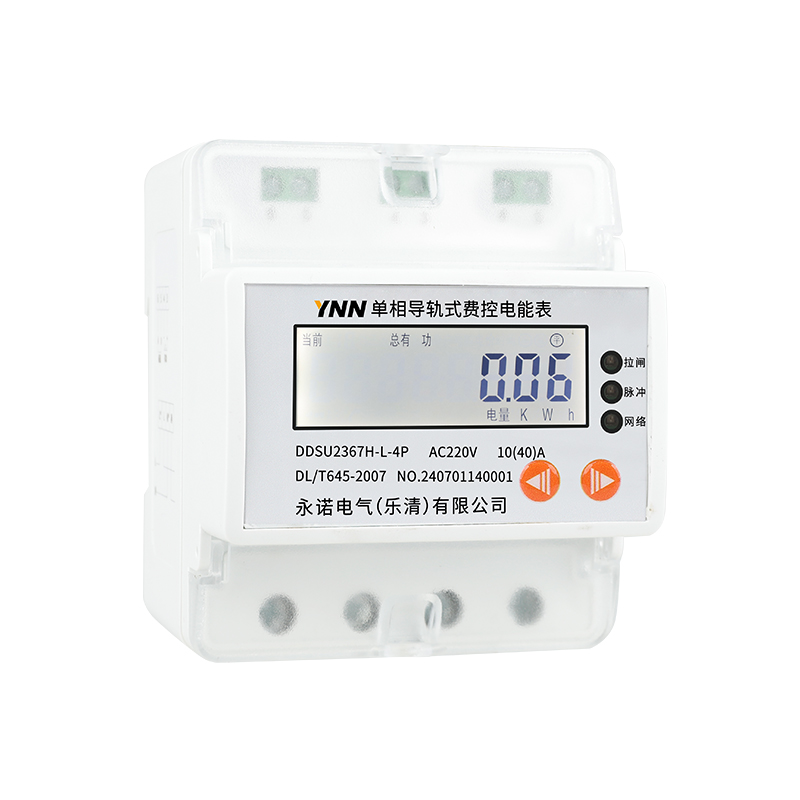

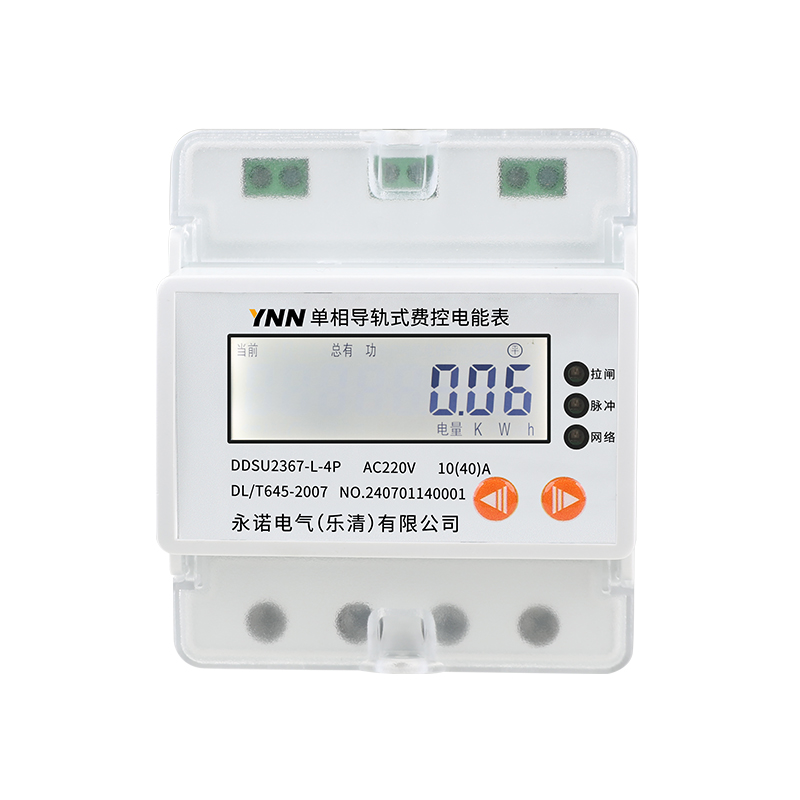

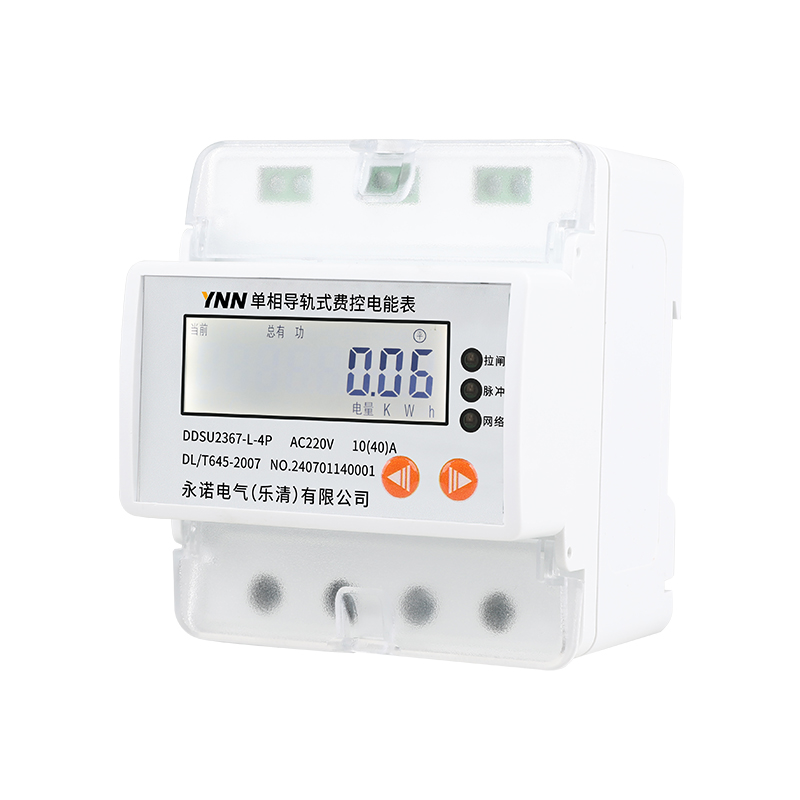

导轨式多功能智能电表是本公司集多年的电表设计经验，所推出的新一代微型智能电能表。该系列仪表采用高清晰段式LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能;可通过RS485通讯接口与上位机实际数据交换，实现对电表远程抄表、远程控制拉合闸功能、远程预付费充值功能，极大地方便了用电自动化管理。该系列仪表具有体积小、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T17215 、GB/T17883的各项技术要求。
(1)单相费控多功能电力仪表 (2)4G单相费控多功能电力仪表(内置4G模块通过平台实现预付费)
实时监测：电压、电流、功率、频率、功率因数、电能
显示：LCD液晶显示
通讯：1路RS485通讯功能，MODBUS-RTU协议或DLT645-2007协议
远程断送电：通过远程控制实现断电/送电操作，方便供电管理。
安装方式：导轨安装，提高工作效率
断电保护：断电后数据自动保存，不丢失记录
应用领域：工业制造、商业建筑、成套厂、变电站、医院、公共设施等领域
定制化：可为企业提供LOGO，外观，功能等定制化服务
| 产品名称 | 精度等级 | 额定电压 | 电流规格 | 脉冲常数 |
| 单相多功能电力仪表(导轨式) | 1.0 | 220V | 1.5（6）A | 1600imp/kWh |
| 5（20）A | 1600imp/kWh | |||
| 10（40）A | 1600imp/kWh | |||
| 15（60）A | 1600imp/kWh | |||
| 20（80）A |
1600imp/kWh |
| 项目 | 技术指标 | |
| 4P | ||
| 等级 | 有功:1.0级 | |
| 额定电压 | 220V | |
| 电流规格 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A | |
| 工作电压 | 正常工作电压范围:0.9~1.1Un、极限工作电压范围:0.7~1.2Un | |
| 参比频率 | 50Hz或60Hz | |
| 起动电流 | 直接接入 | 0.004Ib |
| 经CT接入 | 0.002In | |
| 功耗 | 电压线路 | ≤5VA/相 |
| 电流线路 | <4VA/相 | |
| 脉冲输出 | 脉冲宽度:80ms±20ms;光耦隔离,集电极开漏输出 | |
| 通信接口 | RS485，MODBUS-EVEN(其他协议可定制) | |
| 时钟误差 | ≤0. 5s/d | |
| 温度范围 | 正常工作温度:-10℃-+45℃;极限工作温度:-20℃-+55℃;存储温度:-40℃-+70℃ | |
| 相对湿度 | ≤95%(无凝露) | |
| 外形尺寸（长x宽x高） | 76X91X74mm | |
| 平均无故障工作时间（h） | ≥50000 | |

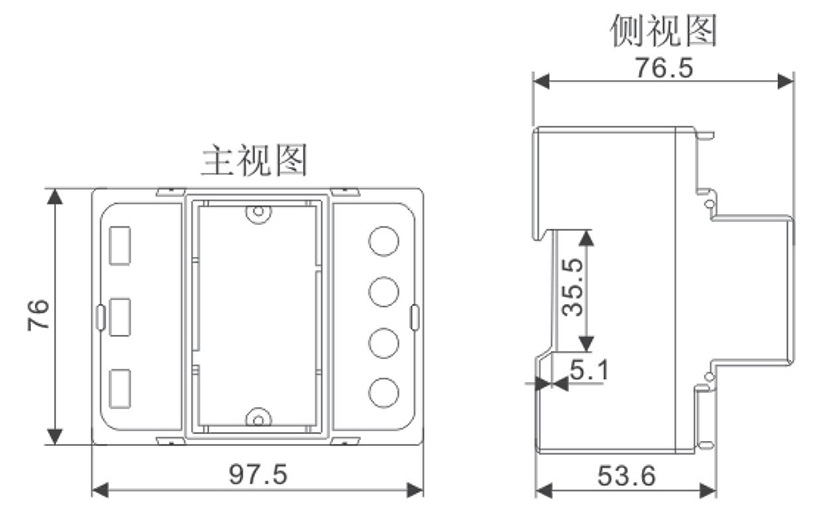

外形尺寸图

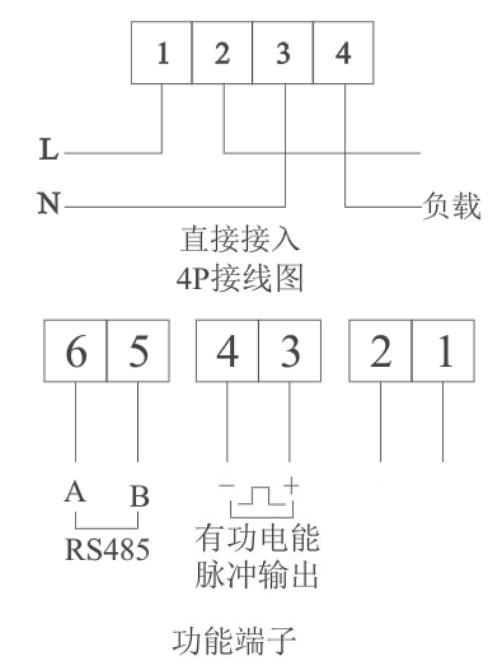

接线图
该系列多功能智能电表支持直接接入和经电流互感器CT接入两种接线方式:
安装注意事项及方法
1、仪表应在室内通风干燥的地方，采用35mm标准导轨方式安装；
2、安装接线时应按照仪表实物侧面的接线图进行接线，最好有铜接线头接入。对于直接接入式仪表接线时应注意进线和出线方向并将螺钉拧紧，避免因接触不良引起仪表工作不正常；经电流互感器接入式的仪表接线时应注意电流互感器次级的极性。
