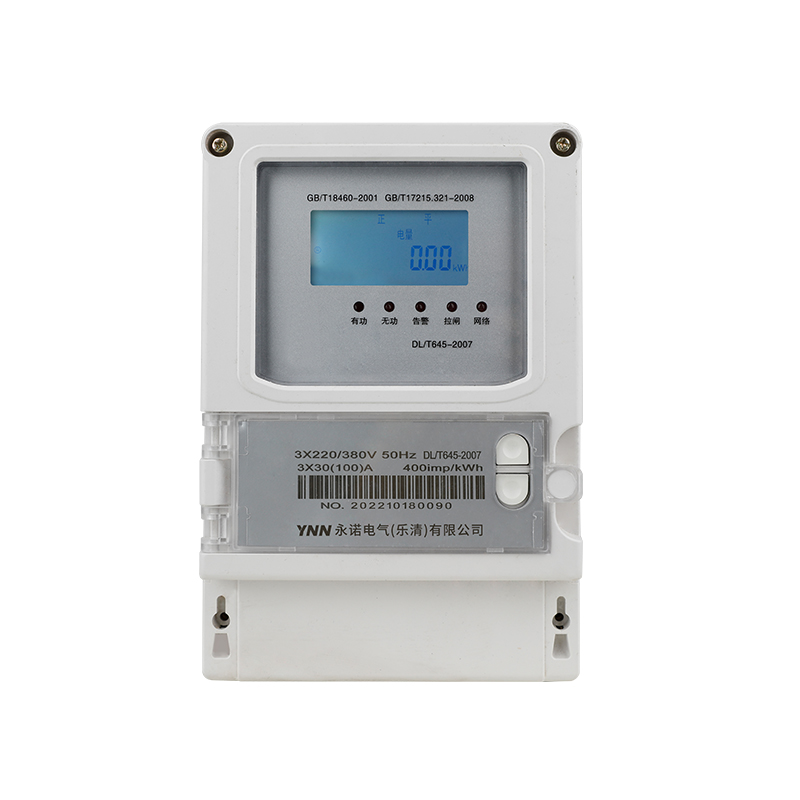

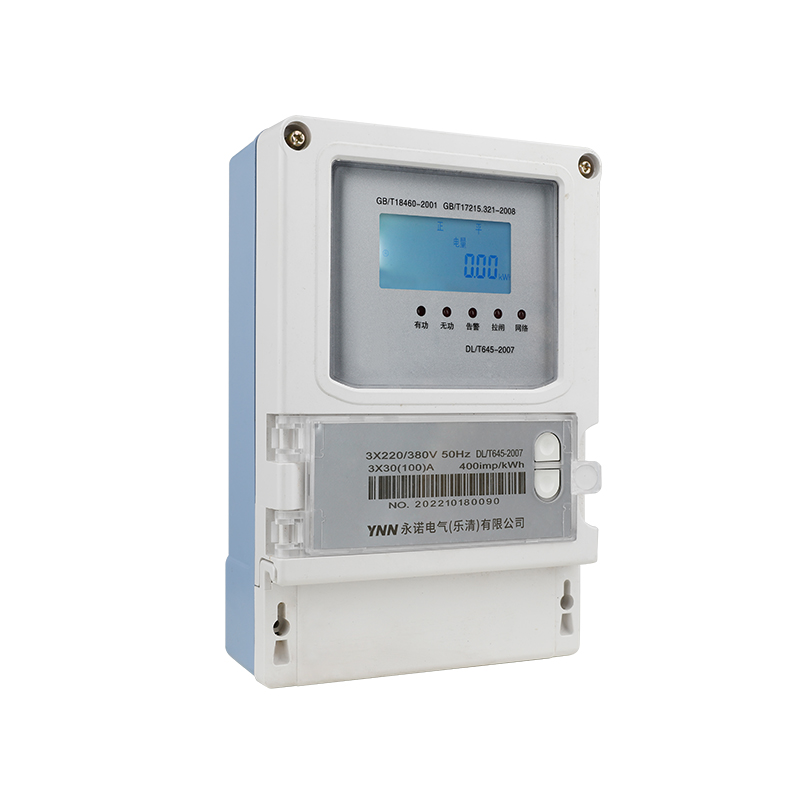

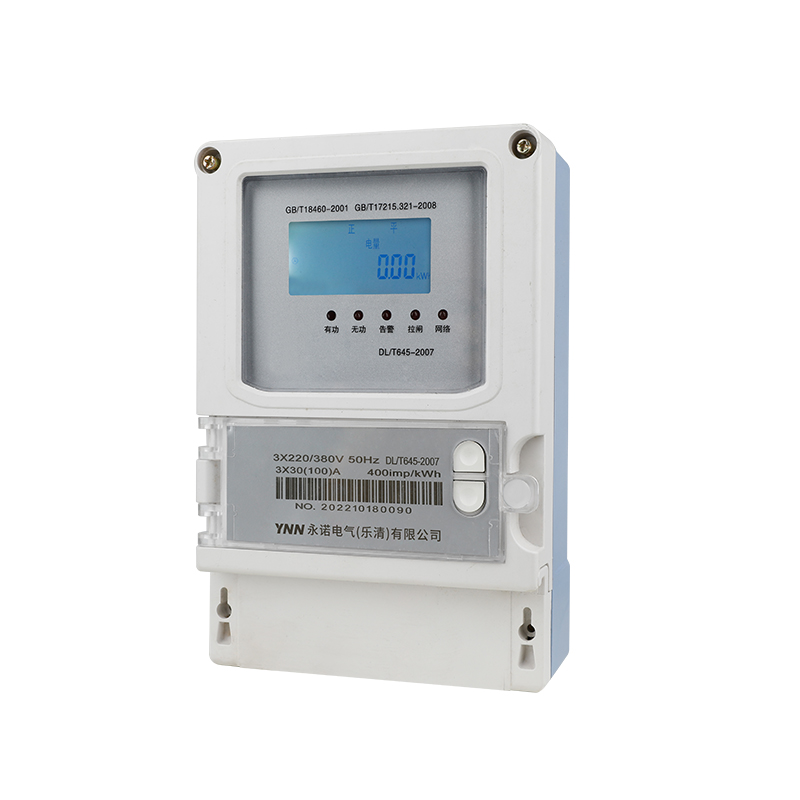

三相智能电表是本公司集多年的电表设计经验，所推出的新一代微型智能电能表。该系列仪表采用高清晰段式LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可通过RS485通讯接口与上位机实际数据交换，实现对电表远程抄表、远程控制拉合闸功能，远程预付费充值功能，极大地方便了用电自动化管理。该系列仪表具有体积小、精度高、可靠性好、安装方便等优点性能指标符合国标GB/T17215、GB/T17883的各项技术要求。
(1)三相智能电能表 (2)三相智能复费率电能表
(3)三相智能费控电能表 (4)三相智能预付费电能表（通过后台实现预付费）
实施监测三相电流、电压、功率、频率、功率因数、正反向有功电能、无功电能
长寿命设计
整表功耗低
防窃电能力强
整表功耗低 安装简便，安装位置不受影响
低温特性好 -40℃~+75℃范围内计量精度不超差
轻载特性好，仪表在低负载时仍保持很好的精度
| 精度等级 | 额定电压 | 电流规格 | 脉冲常数 |
| 1 |
3×220V/380V 3X57.7/100V |
3×1.5(6)A | 6400 |
| 3×5(20)A | 400 | ||
| 3×10(40)A | 400 | ||
| 3×15(60)A | 400 | ||
| 3×20(80) A | 400 | ||
| 3×30(100)A | 400 |
| 项目 | 技术指标 | ||
| 1.0 | 0.5 | ||
| 精度等级 | 有功:1.0级 | 有功:0.5级无功:2.0级 | |
| 额定电压 | 3×220/380V | ||
| 电流规格 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A | ||
| 工作电压 | 正常工作电压范围:0.9~1.1Un、极限工作电压范围:0.7~1.2Un | ||
| 参比频率 | 50Hz或60Hz | ||
| 起动电流 | 直接接入 | 0.004Ib | |
| 经CT接入 | 0.002In | ||
| 功耗 | 电压线路 | ≤5VA/相 | |
| 电流线路 | <4VA/相 | ||
| 脉冲输出 | 脉冲宽度:80ms±20ms;光耦隔离,集电极开路输出 | ||
| 通信接口 | RS485，MODBUS-EVEN(其他协议可定制) | ||
| 时钟误差 | ≤0.5s/d | ||
| 温度范围 | 正常工作温度:-10℃-+45℃;极限工作温度:-20℃-+55℃ | ||
| 相对湿度 | ≤95%(无凝露) | ||
| 平均无故障工作时间(h） | ≥50000 | ||

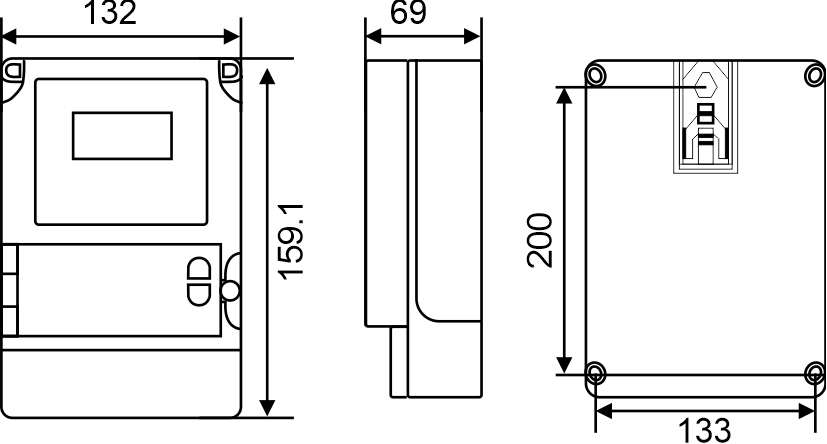

外形尺寸

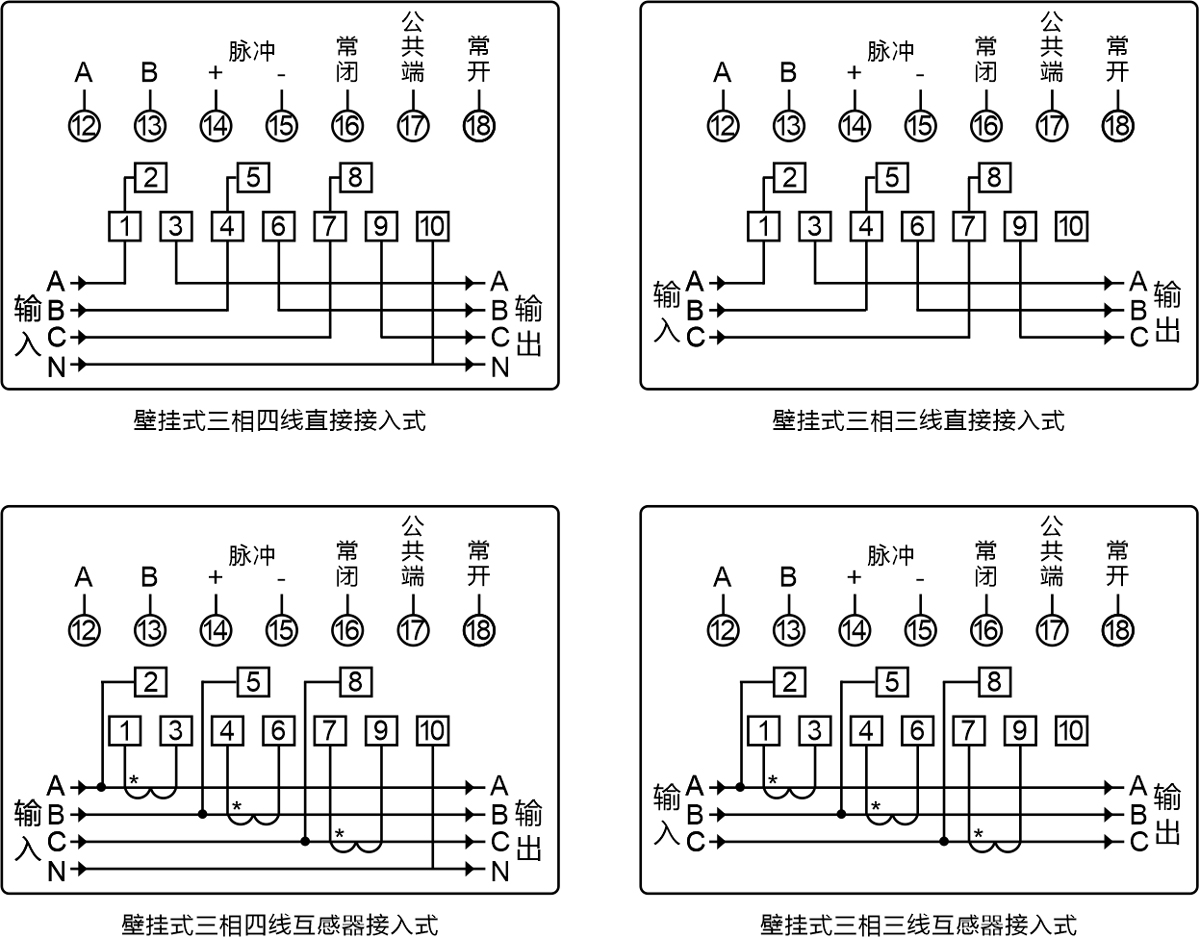

接线示意图
安装请注意事项及方法
1、仪表应在室内通风安装
2、安装接线时应按照仪表实物侧面的接线图进行接线，最好有铜接线头接入。对于直接接入式仪表接线时应注意进线和出线方向并将螺钉拧紧，避免因接触不良引起仪表工作不正常;经电流互感器接入式的仪表接线时应注意电流互感器次级的极性。
